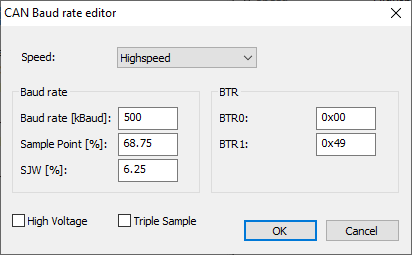

In diesem Dialog kann die gewünschte Baudrate konfiguriert werden. Da zu einer Baudrate mehrere Kombinationen aus den BTR-Werten gehören können, werden in der Liste die möglichen Werte zur Auswahl gestellt.
Für die Konfiguration sind folgende Vorgehensweisen möglich:
•Eingabe der Baudrate:
Sollte die gewünschte Baudrate nicht durch die BTR-Werte erreicht werden, wird die nächstmögliche eingetragen. Für die korrekten Parameter muss dann noch die richtige Kombination von den BTR-Werten ausgewählt werden.
•Manuelle Eingabe der Werte für BTR0 und BTR1:
Werden die BTR-Werte eingegeben, aktualisiert sich die Baudrate und die Werte werden in der Liste ausgewählt.
•Eingabe der speziellen Parameter (Vorteiler, SJW, TSEG1, TSEG2 und der Anzahl der Samples „SAM“ für die BTR-Werte:
Bei Änderung der entsprechenden Felder wird die Baudrate und die Liste aktualisiert und die berechneten BTR-Werte in der Liste ausgewählt.
