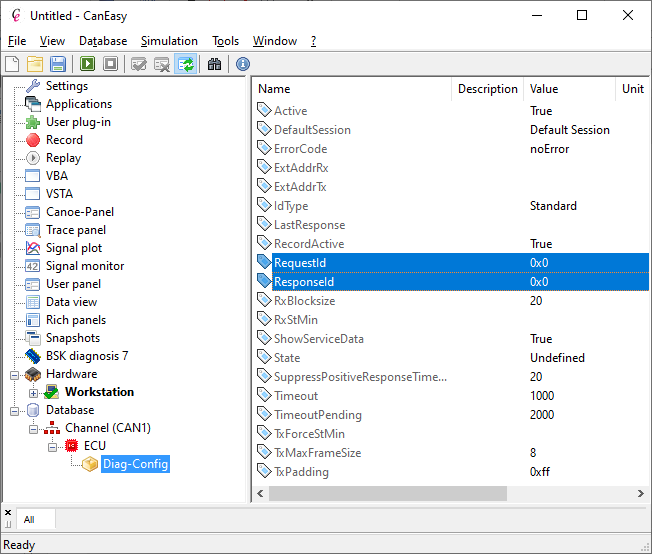

Attribute der Diagnosis-Konfiguration
|
Active
|
Durch Setzen auf 'False' wird der die Diagnose-Konfiguration beim Simulationsstart ignoriert. Senden und Empfangen von Services ist in diesem Fall nicht möglich.
|
BitrateSwitch
|
Damit Frames als CAN-FD Frames gesendet werden, muss diese Einstellung aktiviert werden.
|
DefaultSession
|
Default-Session, die von der Scheduler-Tabellenaktion verwendet wird.
|
DynFCParams
|
Per Default wird nur der erste Flow-Control ausgewertet. Um alle Flow-Control-Frames während eines Request auszuwerten muss diese Einstellung aktiviert werden.
|
ErrorCode
|
Speichert den zuletzt empfangenen Fehlerwert einer Response.
|
ExtAddrRx
|
Erstes Byte das beim Empfang überprüft wird. Empty wenn keine Extended Address verwendet werden soll.
|
ExtAddrTx
|
Erstes Byte das beim Senden eingefügt wird. Empty wenn keine Extended Address verwendet werden soll.
|
IdType
|
Muss für extended CAN-IDs 'Extended' gesetzt werden.
|
LastResponse
|
Enthält die Daten der zuletzt empfangenen Response.
|
RequestId
|
ID die beim Senden eines Requests verwendet wird.
|
RequestIdFunctional
|
Hier kann optional die funktionale CAN-ID für den Tester-Present eingestellt werden.
|
ResponseId
|
ID die für dem Empfang einer Response verwendet wird.
|
RxBlocksize
|
Anzahl der Consecutive Frames bis ein erneutes Flow Control erwartet wird.
|
RxStMin
|
Mindestabstand der Consecutive Frames beim Empfang von Daten.
|
ShowServiceData
|
Setzen Sie diese Eigenschaft auf "false", wenn die Nutzdaten im Panel nicht angezeigt werden sollen.
|
StackType
|
Um den Stack für CANopen zu verwenden kann ISOTP deaktiviert werden
|
State
|
Zeigt den aktuellen Zustand des Stacks an (Undefined, Pending, Ok, Error, Timeout).
|
SuppressPositiveResponseTimeout
|
Wartezeit wenn ein Request mit Suppress Positive Response Flag gesendet wird.
|
TesterPresentCycletime
|
Zykluszeit in Millisekunden mit der ein Tester-Present geschickt wird. Bei 0 wird der Tester-Present deaktiviert.
|
Timeout
|
Wartezeit die nach dem Senden eines Request auf eine Response gewartet wird.
|
TimeoutPending
|
Wartezeit, wenn die ein Response-Pending empfangen wurde.
|
TxForceStMin
|
Ignoriert den StMin Wert der Flow-Control und sendet Consecutive Frames mit dem hier eingestellten Millisekunden Abstand.
|
TxMaxFrameSize
|
Maximale Länge eines Frames (z.B. 8 für Standard-CAN und 64 für CAN-FD)
|
TxPadding
|
Empty wenn keine Füllbytes eingefügt werden. Ungenutzte Bytes werden bis auf TxMaxFrameSize aufgefüllt.
|
