Wertetabellen stehen allen Signalen der Datenbasis zur Verfügung, die den Darstellungs-Typ "Auswahlliste" (siehe Signal-Editor) besitzen.
Signale mit diesem Typ werden in den dynamisch von CanEasy erzeugten Panels als Auswahlliste dargestellt. Diese erlaubt die Auswahl eines Textes, der einen bestimmten Wert repräsentiert.
Geöffnet kann der Wertetabellen-Editor entweder über das Menü von CanEasy (Extras → Wertetabellen...) oder über den Signal-Editor bei Auswahl einer Wertetabelle über die zugehörige Schaltfläche.
Beim Generieren eines Busses, werden die Wertetabellen automatisch erweitert und bekommen als Namen den Busnamen plus angehängten Signalname.
Durch diese Trennung von Wertetabellen und Signalen kann in CanEasy eine Wertetabelle mehreren Signalen zugeordnet werden. Der Wertetabellen-Editor erlaubt das Hinzufügen, Löschen und Kopieren von Wertetabellen, sowie das Editieren von Einträgen innerhalb einer Wertetabelle.

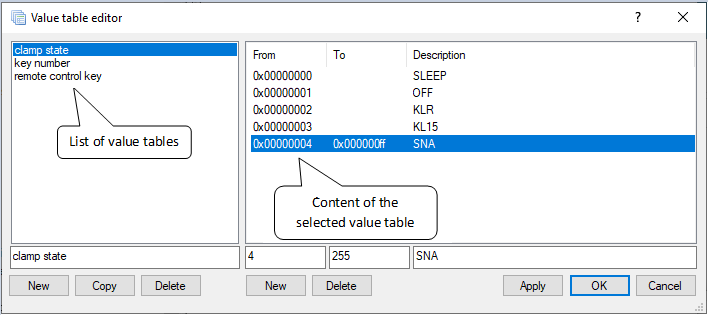

Das Dialog-Fenster „Wertetabellen-Editor“ ist in zwei Teile aufgeteilt. Links finden sich die Wertetabellen, rechts die zugeordneten Werte.
Steuerelemente

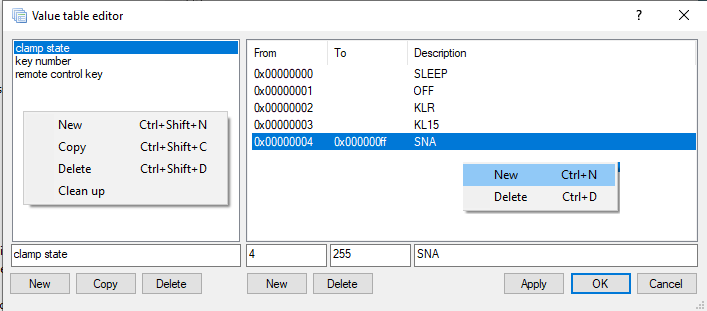

Wertetabellen können über Schaltflächen (links unten im Dialog, unter der Liste der Wertetabellen), das Kontextmenü und Shortcuts editiert werden.
Alle verfügbaren Funktionen sind in der folgenden Tabelle beschrieben:
Funktion |
Tastaturkürzel |
Beschreibung |
Neu |
Strg + Umschalt + N |
Anlegen einer neuen Wertetabelle; der Name für die neue Tabelle wird im Eingabefeld über den Schaltflächen eingegeben/verändert. |
Kopieren |
Strg + Umschalt + C |
Kopiert die markierte Wertetabelle, um eine neue Wertetabelle zu erstellen, ohne die alte Wertetabelle zu beschädigen. |
Löschen |
Strg + Umschalt + D |
Löscht die markierte Wertetabelle. |
Clean up |
Löscht alle nicht verwendete Tabellen und fügt Tabellen mit gleichem Inhalt zusammen. |
Wertetabelleneinträge können über Schaltflächen (rechts unten im Dialog, unter Wertetabelleneinträge), Kontextmenü und Tastaturkürzel editiert werden.
Alle verfügbaren Funktionen sind in der folgenden Tabelle beschrieben:
Funktion |
Tastaturkürzel |
Beschreibung |
Neu |
Strg + N |
Legt einen neuen Wert für die markierte Wertetabelle an; die Beschreibung und der Wert wird über die Eingabefelder über den Schaltflächen eingegeben/verändert. |
Kopieren |
Strg + N |
Kopiert den markierten Wert, um einen neuen Wert für die markierte Wertetabelle zu erstellen, ohne den alten Wert zu beschädigen. |
Löschen |
Strg + D |
Löscht den markierten Wert. |
